Spirálové dopravníky slouží k dopravě a dávkování sypkých materiálů. Umožňují snadné a účinné vyprazdňování a plnění různých zásobníků, mixérů, kontejnerů a násypek balících strojů, a dále mohou být použity pro mezioperační dopravu. Konstrukce dopravníku umožňuje přepravovat materiál horizontálně, vertikálně nebo v libovolném sklonu i na dlouhé vzdálenosti, s minimálními požadavky na prostor a s nízkými náklady na provoz.
Vyrábíme dva základní druhy:
- spirála v plastové trubce, s možností změny tvaru a oblouků dle dané situace, a změny násypného a výsypného místa dle provozu.
- spirála v ocelové trubce, pro stabilní řešení i s možností oblouku na trubce.
Dopravu materiálu zajišťuje otáčející se bezosá spirála v trubce s tažným dopravním účinkem. Spirála je z kvalitního pružinového materiálu, umožňující dopravu i v obloucích. Spirála je poháněna převodovkou s el. motorem nebo jen el. motorem, který je umístěn na konci dopravníku u výsypu. Při malé délce dopravníku, může být pohon u násypky (tlačné provedení). Násypky a výsypy jsou vyráběny dle požadavků zákazníka. Konstrukce umožňuje použití více násypných a výsypných míst na jednom dopravníku. Jeden dopravník může zásobovat materiálem více míst.
Dopravník, vybavený el. rozvaděčem a čidly pro hlídání hladiny v násypce, pracuje v automatickém cyklu doplňování nebo vyprazdňování násypky. El. rozvaděč lze doplnit frekvenčním měničem s plynulou regulací dopravního výkonu.
Pro materiály tvořící klenbu, je možno dodat násypku s rotačním zařízením pro rušení klenby.
| TYP DOPRAVNÍKU |
SD-50 |
SD-75 |
SD-90 |
SD-120 |
| vnější průměr trubky [mm] |
50-63 |
70-75 |
90-102 |
114-125 |
| dopravní výkon [dm3/min] |
16 |
30 |
52 |
92 |
| max. délka dopravníku [m] |
10 |
12 |
24 |
6 |
| příkon pohonu [kW] |
0,25-0,75 |
0,37-1,1 |
0,55-1,5 |
0,55-2,2 |
| min. poloměr ohybu [m] |
1,8 |
2,2 |
2,5 |
3,5 |
| zrnitost materiálu min-max [mm] |
0,01-6 |
0,01-10 |
0,01-14 |
0,01-18 |
- Uvedené dopravní výkony jsou orientační, protože závisí na druhu materiálu, sklonu dopravníku a otáčkách spirály. Příkon pohonu určuje délka dopravníku, druh materiálu a počet a poloměr oblouků.
- Dlouholeté zkušenosti v konstrukci spirálových dopravníků nám umožňují řešit Vaše požadavky na dopravu materiálu k Vaši plné spokojenosti.
- Při řešení konkrétního případu rádi poskytneme veškeré informace.
- Jednoduchost a spolehlivost konstrukce přináší nízké náklady na údržbu a dlouhou životnost.
| Spolehlivá čidla s rozvaděčem umožňují automatický provoz dopravníku. |
 |
| Pneumatické nebo ručně ovládané klapky umožňují řídit tok materiálu hrazením. |
 |

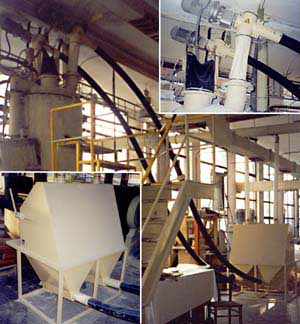

Ukázky řešení dopravy
